DHC500P高压直流接触器主要特征

▶ 500A 触点切换能力，小巧的体积；

佰利乐▶ 具有一组桥式常开触点，主触点回路无极性；

佰利乐▶ 采用陶瓷钎焊技术，触头部分密封充有氢气，触头不会氧化，能快速切断直流高压；

▶ 应用范围：电信通信设备、储能系统，工程机械、电瓶车、电动汽车、充电桩、不间断电源等电控系统；

DHC500P高压直流接触器性能参数

触点形式 1H（SPST-NO）

辅助触点形式 1NO

佰利乐辅助触点最小负载 6VDC/ 0.1A

佰利乐额定负载电流 500A

最小适用负载(阻性负载) 1A/12VDC

最大切断电流 3000A（800VDC）1 次

最大切换电压 1500VDC

佰利乐接触压降（初始） ≤6mV@20A

佰利乐断开触点间 3000VAC 1min，漏电流10mA

佰利乐触点与线圈间 4000VAC 1min，漏电流10mA

佰利乐动作时间（20℃线圈额定电压下） ≤50ms （不含回跳时间）

释放时间（20℃线圈额定电压下） ≤30ms

回跳时间（20℃线圈额定电压下） ≤10ms

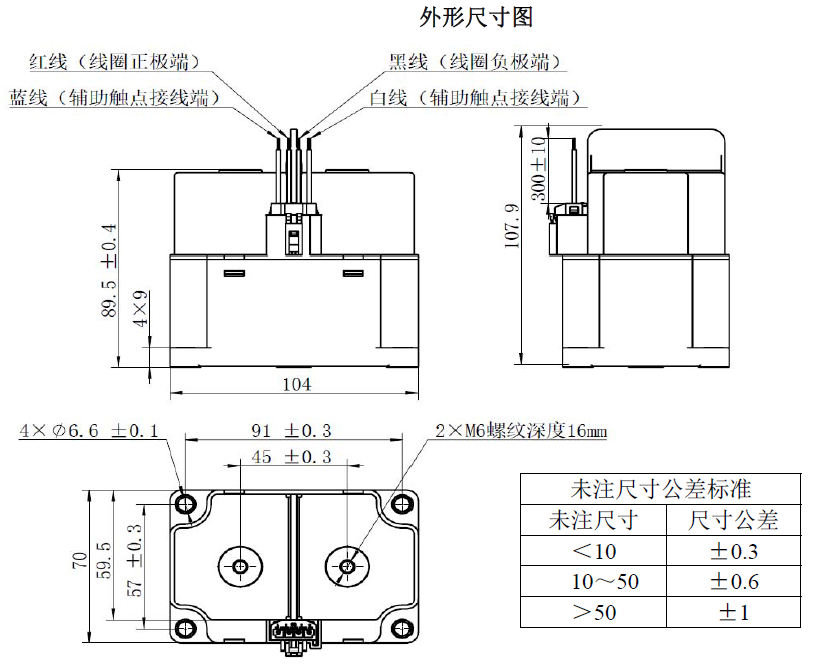

DHC500P高压直流接触器外形尺寸图、接线图

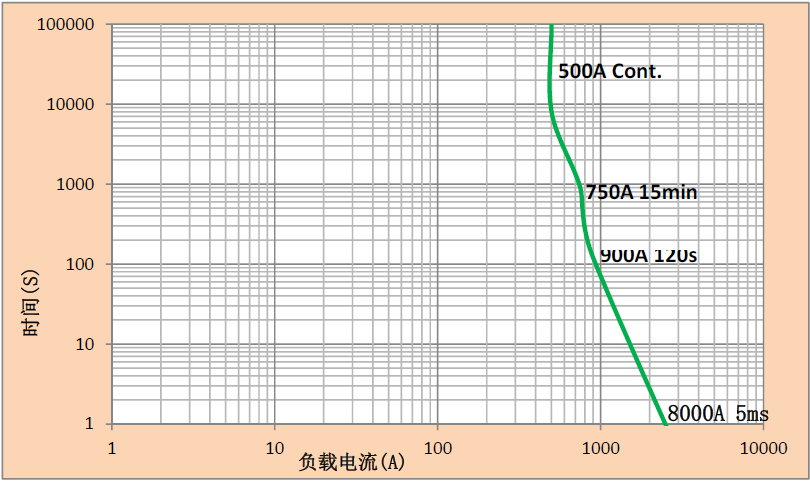

电流耐受能力曲线
