高压直流接触器DHC350P主要特征
型号: DHC350P
触点形式: 1H（SPST-NO）
佰利乐辅助触点形式: 1NO
辅助触点最小负载: 6VDC/ 0.1A
额定负载电流: 350A
最小适用负载(阻性负载): 1A/12VDC
最大切断电流: 2500A（800VDC）1 次
高压直流接触器DHC350P性能参数
型号 | DHC350P | ||
触点参数 | 触点形式 | 1H（SPST-NO） | |
辅助触点形式 | 1NO | ||
辅助触点最小负载 | 6VDC/ 0.1A | ||
额定负载电流 | 350A | ||
最小适用负载(阻性负载) | 1A/12VDC | ||
最大切断电流 | 2500A（800VDC）1 次 | ||
最大切换电压 | 1500VDC | ||
接触压降（初始） | ≤6mV@20A | ||
载流能力（a） 导线截面积≥120mm² | 350A :持续 | ||
750A：15min | |||
900A:120s | |||
8000A:5ms | |||
耐冲击 | 稳定性 | 佰利乐正弦半波脉冲：11ms 检测时间：10μs | ON 时： 196m/s²（＞20G ） |
OFF 时：98 m/s²（＞10G ） | |||
强度 | 正弦半波脉冲：6ms | 佰利乐490 m/s²（＞50G） | |
耐振动 | 10Hz～500Hz 49 m/s²（＞5G ） | ||
产品安装方式 | 任意 | ||
线圈额定参数（20℃）
线圈额定 电压 | 动作电压 | 释放电压 | 最大工作 电压 | 额定电流 （±10%） | 额定线圈功耗 |
12VDC | ≤8VDC | ≥4.5VDC | 16VDC | 接通时：4.2A 保持时：0.42A | 接通时：50W(0.2s 接通) 保持时：5W |
24VDC | ≤16VDC | ≥9VDC | 32VDC | 接通时：2.1A 保持时：0.21A | 佰利乐接通时：50W(0.2s 接通) 保持时：5W |

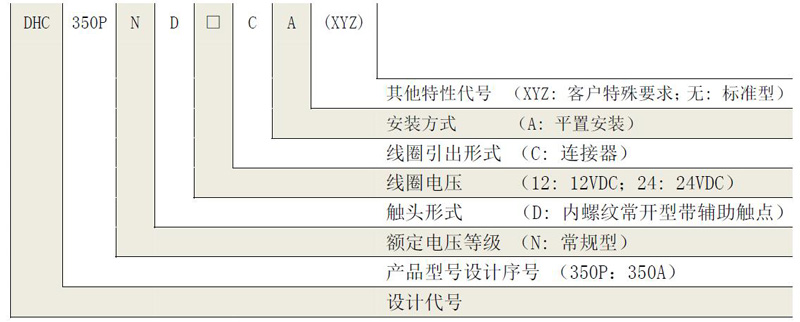

★ 订货标记示例

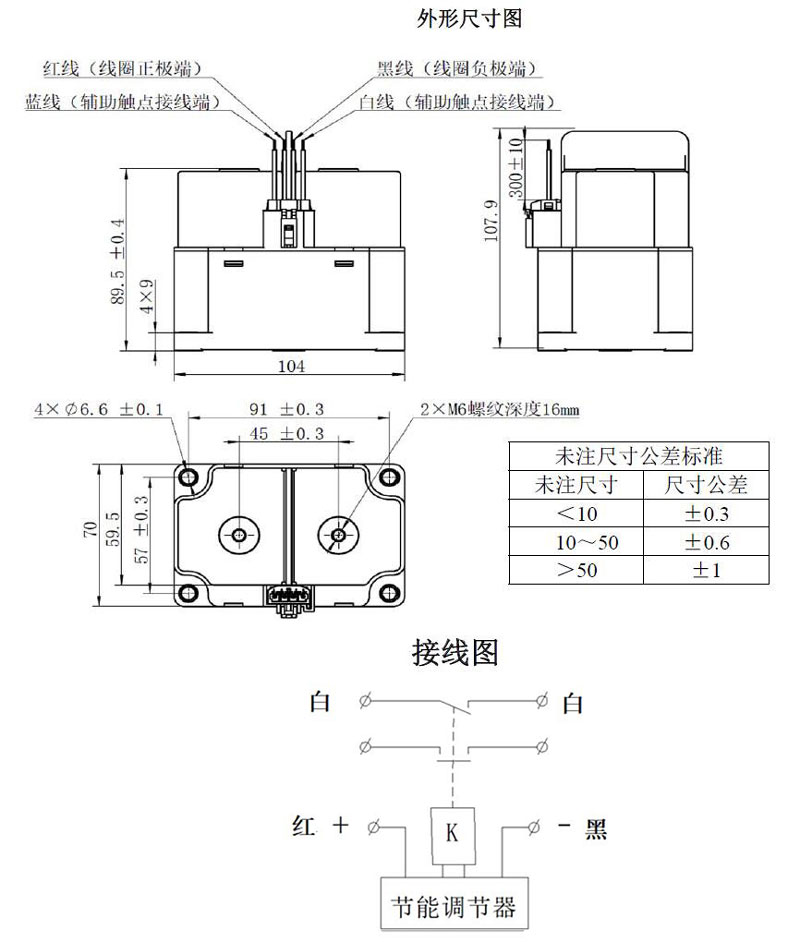

■外形尺寸图、接线图
佰利乐注：产品主触头无极性；线圈红线接正极，黑线接负极；辅助触点无极性接白线。
■电流耐受能力曲线
注：以上数据在环境温度为 85℃，导线截面积≥120mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

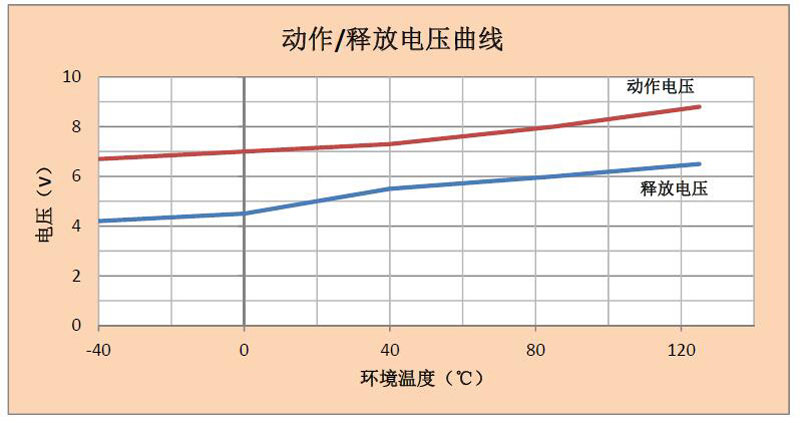

注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
