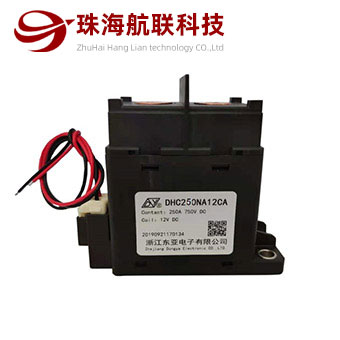

高压直流接触器DHC250主要特征
产品型号: DHC250
触点形式: 1H（SPST-NO）
额定负载电流: 250A
最小适用负载(阻性负载): 1A/12VDC
佰利乐最大切断电流: 2000A（300VDC）1 次
最大切换电压: 1000VDC
接触压降（初始）: ≤80mV@250A
高压直流接触器DHC250性能参数
产品型号 | DHC250 | ||
触点参数 | 触点形式 | 1H（SPST-NO） | |
额定负载电流 | 佰利乐250A | ||
最小适用负载(阻性负载) | 1A/12VDC | ||
最大切断电流 | 佰利乐2000A（300VDC）1 次 | ||
最大切换电压 | 1000VDC | ||
接触压降（初始） | ≤80mV@250A | ||
载流能力（a） | 250A : cont. | ||
375A：1h | |||
500A：20min | |||
800A: 30s | |||
2000A: 0.6s | |||
耐冲击 | 稳定性 | 正弦半波脉冲：11ms 检测时间：10μs Test | ON 时: 196m/s²（＞ 20G） |
OFF 时: 98 m/s²（＞ 10G） | |||
强度 | 正弦半波脉冲：6ms | 佰利乐490 m/s²（＞ 50G） | |
耐振动 | 佰利乐10Hz～500Hz 49 m/s²（＞5G ） | ||
产品安装方式 | 任意 | ||
佰利乐■线圈额定参数（20℃）
线圈额定电压 | 动作电压 | 释放电压 | 最大工作电压 | 额定电流（±10%） | 额定线圈功耗 |
12VDC | ≤9VDC | ≥1VDC | 16VDC | 接通时：2.92A 保持时：0.375A | 接通时：35W(0.2s 接通) 保持时：4.5W |
24VDC | ≤18VDC | ≥2VDC | 32VDC | 接通时：1.46A 保持时：0.188A | 接通时：35W(0.2s 接通) 保持时：4.5W
|

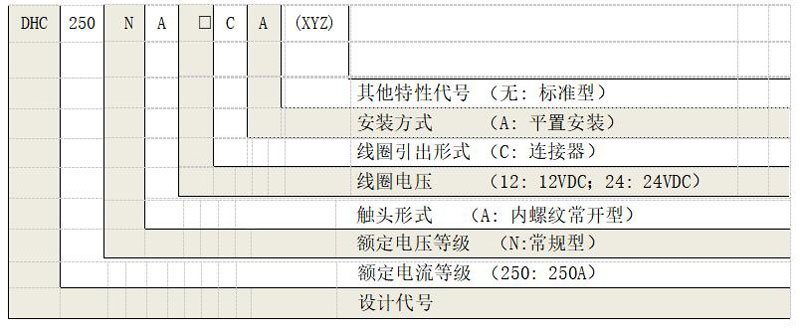

■产品型号释义

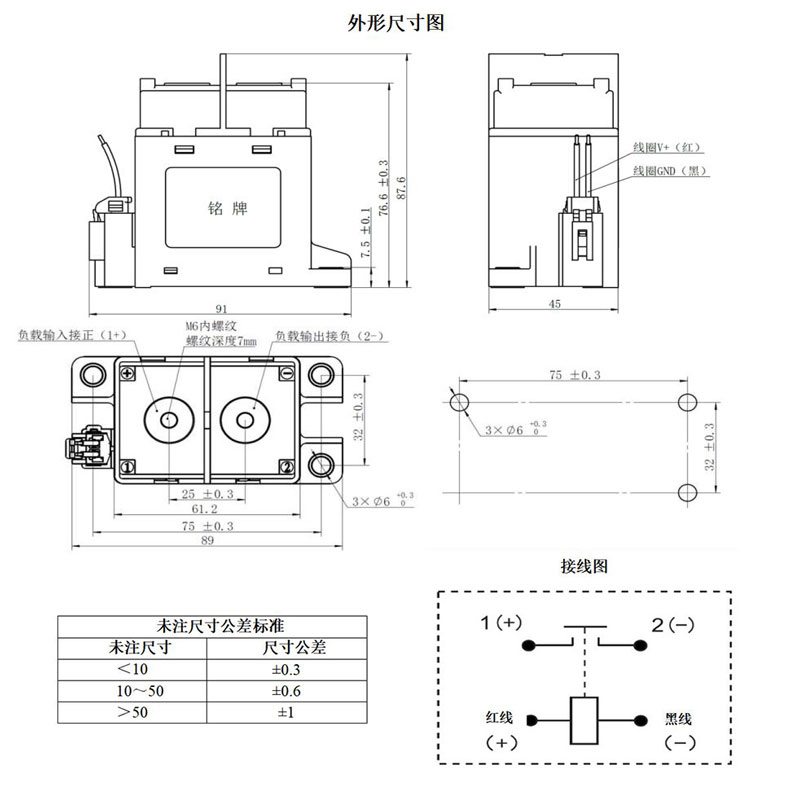

■外形尺寸图、接线图

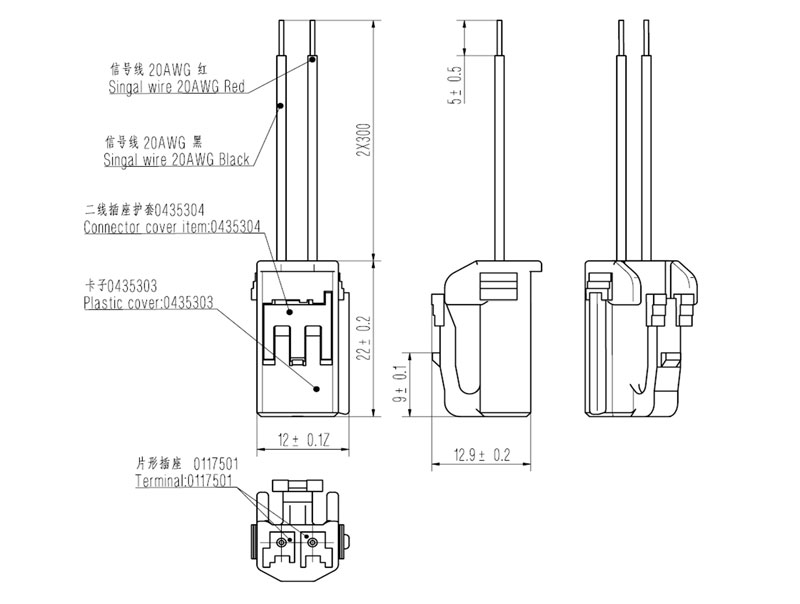

线圈引出方式（天海：0435308 或矢崎：7283-1020）
注: 产品主触头按接线柱旁边标示“1+”的连接负载“+”端，接线柱旁边的标示“2-”的连接负载“-”端。

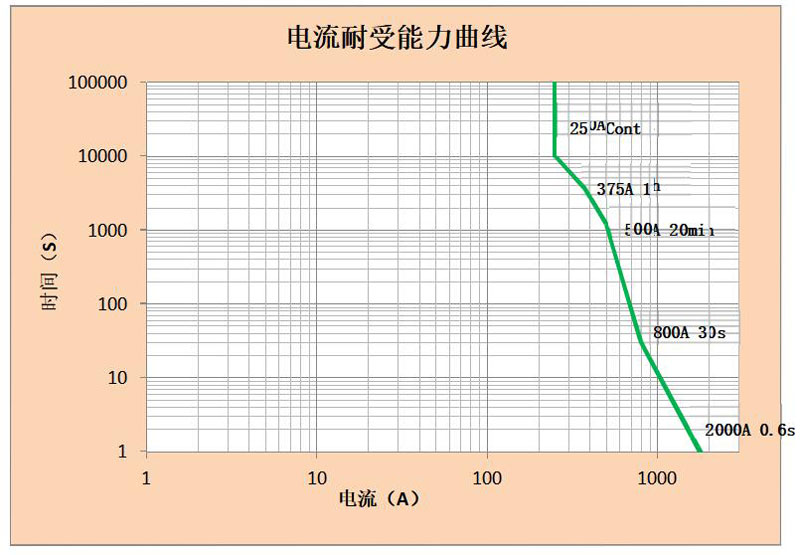

■电流耐受能力曲线
▶ 注：以上数据在环境温度为 85℃，导线截面积≥95mm²条件下测得。数据仅作参考，勿直接用于选择熔断器。

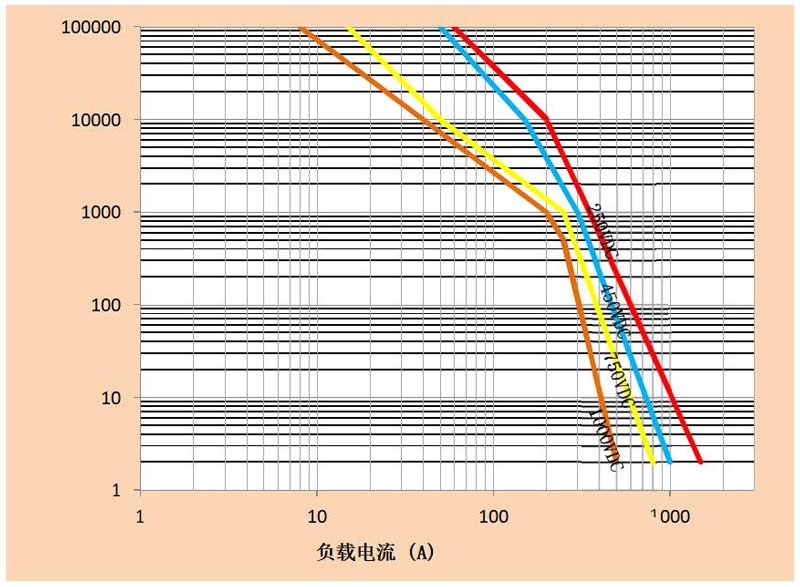

■电寿命曲线

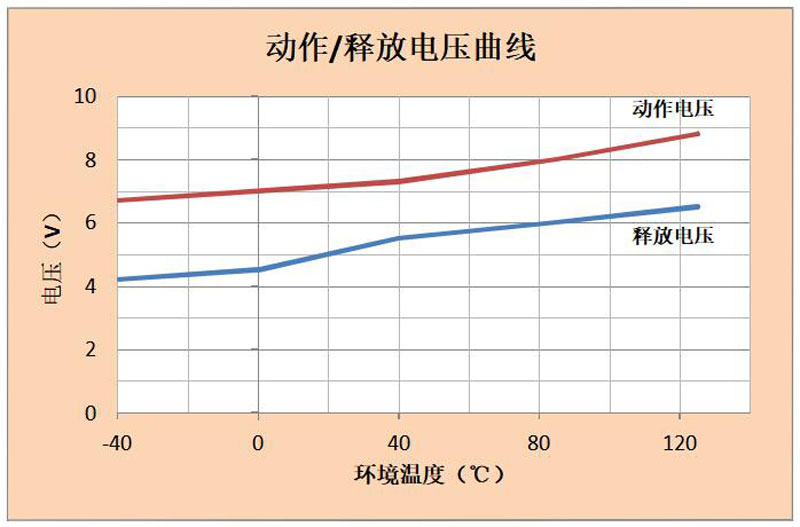

■动作/释放电压曲线
佰利乐▶ 注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
